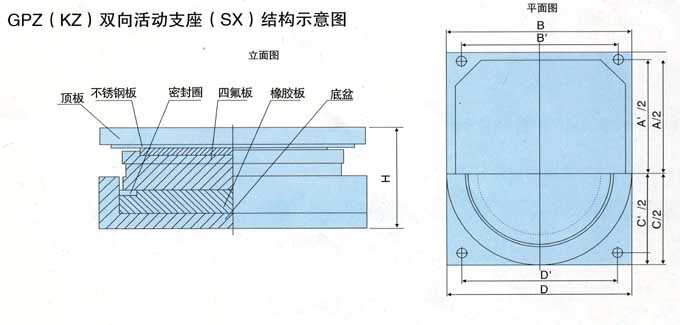

GPZ（KZ）抗震盆式橡胶支座双向活动支座(SX)主要尺寸重量表

规格(MN) 纵向位移(mm) 横向位移 主要尺寸(mm) 重量(kg) 地脚螺栓底柱
(mm) A A' B B' C(D) C'(D') H D×L(mm)
GPZ(KZ)0.8SX ±50 ±100 ±150 ±40 320 420 520 280 380 480 300 260 250 210 80 29.5 32.2 36.9 Φ40×250
GPZ(KZ)1SX ±50 ±100 ±150 ±40 340 440 540 300 400 500 320 280 275 230 85 36.8 41 45.2 Φ40×250
GPZ(KZ)1.25SX ±50 ±100 ±150 ±40 360 460 560 320 420 520 340 300 305 250 90 45.8 50.3 54.8 Φ40×250
GPZ(KZ)1.5SX ±50 ±100 ±150 ±40 380 480 580 340 440 540 360 320 335 270 95 57.1 62.2 67.3 Φ40×250
GPZ(KZ)2SX ±50 ±100 ±150 ±40 420 520 620 380 480 580 400 360 390 310 105 84.6 91.1 97.7 Φ40×250
GPZ(KZ)2.5SX ±50 ±100 ±150 ±40 460 560 660 420 520 620 440 400 430 340 110 106.6 114.5 122 Φ40×250
GPZ(KZ)3SX ±50 ±100 ±150 ±40 490 590 690 440 540 640 470 420 470 380 115 131.8 140.3 148.7 Φ40×250
GPZ(KZ)3.5SX ±100 ±150 ±200 ±40 620 720 820 570 670 270 505 450 505 410 120 167.9 177.4 186.9 Φ40×250
GPZ(KZ)4SX ±100 ±150 ±200 ±40 640 740 840 590 690 790 545 490 545 440 130 ##### 222.5 234 Φ40×250
GPZ(KZ)5SX ±100 ±150 ±200 ±40 690 790 890 630 730 830 605 540 605 490 140 271.3 284.5 297.7 Φ50×300
GPZ(KZ)6SX ±100 ±150 ±200 ±40 740 840 940 680 780 880 660 600 660 520 150 342.2 357.1 372 Φ50×300
GPZ(KZ)7SX ±100 ±150 ±200 ±40 780 880 980 720 820 920 710 640 710 569 165 437.4 455.1 472.8 Φ50×300
GPZ(KZ)8SX ±100 ±150 ±200 ±40 810 910 1010 735 835 935 760 680 760 610 175 525.7 545.8 565.9 Φ60×300
GPZ(KZ)9SX ±100 ±150 ±200 ±40 850 950 1050 775 875 975 805 720 805 640 190 645.3 669.8 694.3 Φ60×300
GPZ(KZ)10SX ±150 ±200 ±250 ±40 980 1080 1180 905 1005 1105 850 770 850 670 195 762.6 789.2 815.7 Φ60×300
GPZ(KZ)12.5SX ±150 ±200 ±250 ±40 1060 1160 1260 970 1070 1170 950 860 950 760 210 1012 1044 1076 Φ70×350
GPZ(KZ)15SX ±150 ±200 ±250 ±40 1130 1230 1330 1040 1140 1240 1040 950 1040 820 230 1310 1349 1388 Φ70×350
GPZ(KZ)17.5SX ±150 ±200 ±250 ±40 1190 1290 1390 1100 1200 1300 1120 1030 1120 880 240 1573 1616 1659 Φ70×350
GPZ(KZ)20SX ±150 ±200 ±250 ±40 1250 1350 1450 1150 1250 1350 1200 1100 1200 950 260 1952 2004 2055 Φ80×350
GPZ(KZ)22.5SX ±150 ±200 ±250 ±40 1310 1410 1510 1210 1310 1410 1270 1170 1270 1000 270 2272 2328 2385 Φ80×350
GPZ(KZ)25SX ±150 ±200 ±250 ±40 1360 1460 1560 1250 1350 1450 1350 1240 1350 1070 280 2654 2716 2772 Φ90×400
GPZ(KZ)27.5SX ±150 ±200 ±250 ±40 1420 1520 1620 1310 1410 1510 1420 1310 1420 1130 290 3034 3100 3162 Φ90×400
GPZ(KZ)30SX ±150 ±200 ±250 ±40 1480 1560 1680 1370 1470 1570 1480 1370 1480 1160 300 3413 3467 3534 Φ90×400
GPZ(KZ)32.5SX ±200 ±250 ±300 ±50 1610 1710 1810 1490 1590 1690 1535 1410 1535 1220 310 3749 3927 4005 Φ100×400
GPZ(KZ)35SX ±200 ±250 ±300 ±50 1650 1750 1850 1530 1630 1730 1595 1470 1595 1260 320 4278 4363 4449 Φ100×400
GPZ(KZ)37.5SX ±200 ±250 ±300 ±50 1690 1790 1890 1570 1670 1770 1655 1530 1655 1300 330 4714 4805 4895 Φ100×400
GPZ(KZ)40SX ±200 ±250 ±300 ±50 1730 1830 1930 1610 1710 1810 1700 1580 1700 1340 340 5143 5240 5337 Φ100×400
GPZ(KZ)45SX ±200 ±250 ±300 ±50 1810 1910 2010 1680 1780 1880 1810 1670 1810 1430 360 6196 6306 6416 Φ110×450
GPZ(KZ)50SX ±200 ±250 ±300 ±50 1900 1990 2090 1770 1870 1970 1900 1760 1900 1500 375 7096 7179 7301 Φ110×450
GPZ(KZ)55SX ±200 ±250 ±300 ±50 2000 2100 2200 1860 1960 2060 2000 1860 2000 1580 390 8171 8252 8384 Φ120×450
GPZ(KZ)60SX ±200 ±250 ±300 ±50 2080 2180 2280 1940 2040 2140 2080 1940 2080 1640 405 9197 9272 9418 Φ120×450
GPZ(kz)盆式橡胶支座外观尺寸及重量表
GPZ（KZ）抗震盆式橡胶支座固定支座(GD)主要参数表
GPZ（KZ）抗震盆式橡胶支座单向活动支座(DX)主要参数表
GPZ（KZ）抗震盆式橡胶支座双向活动支座(SX)主要参数表
